集合通信操作和其实现

2026-03-10 updated 2026-05-06 10 min

目录相关

集合通信（Collective Communication） 描述的是多个设备之间如何协同交换和聚合数据，其核心操作包括：Broadcast（一个设备向所有设备扩散数据）、Gather/Scatter（数据的收集与分发）、Reduce（对多个设备上的数据执行求和等归约计算）以及它们的 All 版本（所有设备最终都获得结果）。这些操作本质上是在回答两个问题：数据该流向哪里（一个 / 所有），以及 数据在流动过程中是否需要被计算（Reduce）。在实际系统中，这些逻辑语义通常通过 Ring 通信实现：所有设备首尾相连形成环，每一步只与左右邻居通信，从而形成高带宽、可流水化的数据传输。基于这种思想，AllReduce 可以进一步分解为 ReduceScatter + AllGather：先让不同设备分别完成不同数据分片的归约计算，再将结果重新同步给所有设备。这种分解避免了单点聚合带来的瓶颈，也是现代分布式训练（如 DDP、ZeRO、Megatron 等）中的核心通信基础。对于 $p$ 个设备和大小为 $N$ 的 tensor，Ring AllReduce 的总通信量约为 $2\frac{p-1}{p}N \approx 2N$ ，这也是为什么 AllReduce 常被认为需要约两倍 tensor 大小的通信开销。

基础概念定义

我们定义每个设备为一个 rank.

在并行集合通信中，

All 表示通信的 dst 是所有设备
Reduce 表示对于数据执行 associative/commutative 计算（例如求和/求平均）
Gather 表示将“分散”（在各个设备）的数据 shard 合并起来
Scatter 则是 Gather 的反面，将完整的数据分块分发给多个设备

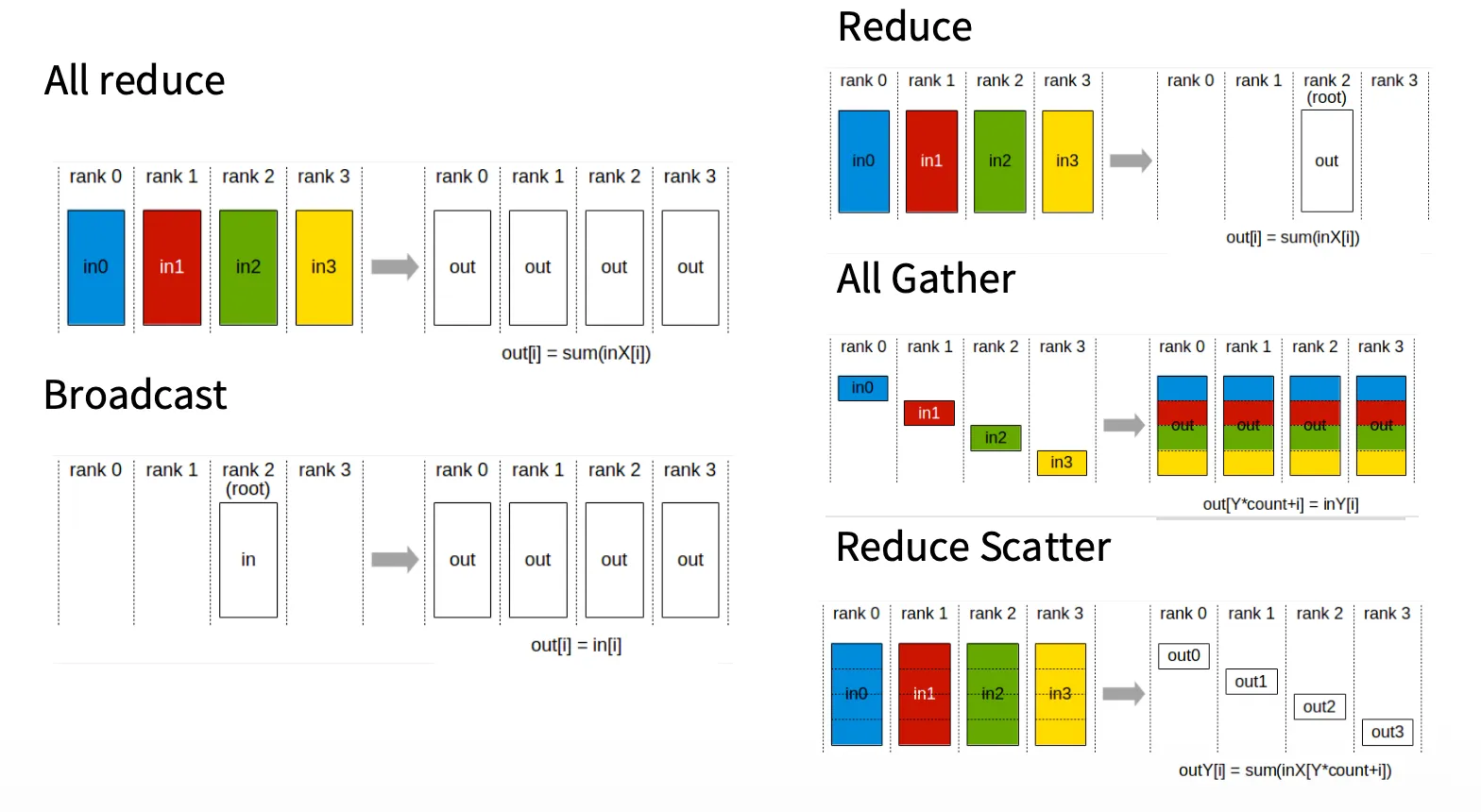

集合通信操作定义

假设我们需要对于 $X$ 数据进行操作， $X[0:3]$ 表示数据的一部分。

Broadcast：一个 -> 所有（扩散）

情景：在所有 rank 中，只有一个 rank 持有完整数据 $X$ ，而其他 rank 不持有该数据。

目标：我们希望让所有 rank 都持有 $X$ .

因此，我们需要将该 rank 上的数据复制并分发到所有其他设备，使数据从“单点”扩散到“全体”。这个过程称为 广播（Broadcast）。

|  D0  |  D1  |  D2  |  D3  |
|      |      | data |      |
--copy-->
| data | data | data | data |

Gather：所有 -> 一个（收敛）

情景：在所有 rank 中，每个 rank 持有数据 $X$ 的一部分（例如 $X[i]$ 表示第 $i$ 个分片）。

目标：将这些分散在不同设备上的数据片段汇总到一个指定的 rank 上，恢复出完整的数据 $X$ 。

因此，需要将各个 rank 上的数据发送到目标设备，并按照原有顺序进行拼接，使数据从“分散”重新汇聚为“整体”。这个过程称为 收集（Gather）。

|    D0     |    D1     |    D2     |    D3     |
| data[0]   | data[1]   | data[2]   | data[3]   |
--concatenate-->
|           |           | data[0:3] |           |

AllGather：所有 -> 所有（复制扩散）

情景：在所有 rank 中，每个 rank 持有数据 $X$ 的一部分（例如 $X[i]$ 表示第 $i$ 个分片）。

目标：让每个 rank 都拥有完整的数据 $X$ 。

因此，需要让各个 rank 之间交换各自持有的数据分片，并在本地按照顺序进行拼接，使每个设备最终都重建出完整的数据。这个过程称为 全收集（AllGather）。

这被称之为 All Gather.

|    D0     |    D1     |    D2     |    D3     |
| data[0]   | data[1]   | data[2]   | data[3]   |
--concatenate-->
| data[0:3] | data[0:3] | data[0:3] | data[0:3] |

Reduce：所有 → 一个（计算 + 收敛）

情景：在所有 rank 中，每个 rank 都持有形状相同的数据 $X$ （例如不同设备上的梯度或中间结果）。

目标：对这些数据执行某种归约运算（例如求和、求平均等），并将结果保留在一个指定的 rank 上。

因此，需要将各个 rank 上的数据发送到目标设备，并在汇聚的过程中执行归约运算，使多个设备上的数据在逻辑上合并为一个结果。这个过程称为 归约（Reduce）。

|  D0  |  D1  |  D2  |  D3  |
| data | data | data | data |
--reduce (e.g. sum/avg)-->
|      |      | data |      | (Reduced)

AllReduce：所有 → 所有（计算 + 扩散）

情景：在所有 rank 中，每个 rank 都持有形状相同的数据 $X$ （例如各自计算得到的梯度）。

目标：对这些数据执行归约运算（例如求和、求平均），并让所有 rank 都获得相同的归约结果。

因此，需要先对各个 rank 上的数据进行归约计算，将多个设备上的数据融合为一个结果；随后再将该结果分发给所有设备，使每个 rank 最终都持有一致的数据。这个过程称为 全归约（AllReduce）。

|  D0  |  D1  |  D2  |  D3  |
| data | data | data | data |
--reduce (e.g. sum/avg)-->
| data | data | data | data | (Reduced)

Reduce Scatter：所有 → 所有（计算 + 分散）

情景：在所有 rank 中，每个 rank 都持有形状相同的完整数据 $X$ 。

目标：对这些数据执行归约运算（例如求和、求平均），但最终每个 rank 只保留结果中的一部分（例如第 $i$ 个 rank 保留第 $i$ 个分片）。

因此，需要在各个 rank 之间交换数据分片，并在传输过程中对对应位置的数据执行归约计算，使每个分片只在一个设备上完成归约并被保留下来。这个过程称为 归约分散（ReduceScatter）。

这被称之为 Reduce Scatter.

|    D0     |    D1     |    D2     |    D3     |
| data[0:3] | data[0:3] | data[0:3] | data[0:3] |
--reduce[0]-|-reduce[1]-|-reduce[2]-|-reduce[3]-|
| data[0]   | data[1]   | data[2]   | data[3]   | (Reduced)

Ring 通信

在上一个章节介绍了通信的逻辑语义，，而在实际系统中，这些操作需要通过具体的通信算法来实现。其中，ring 通信是一种最常见且广泛使用的实现方式。其核心思想是：

将所有 device 连成一个环。假设我们有 4 个设备，这意味着 0 -> 1 -> 2 -> 3 -> 0
系统形成一个 pipeline，在每一步中：
每个 GPU 发送给其右邻居，并且接受来自其左邻居的数据

例子：

|    D0     |    D1     |    D2     |    D3     |
| A[0]      | A[1]      | A[2]      | A[3]      |
    -           -           -           -
| ---A[0]-->| ---A[1]-->| ---A[2]-->| ---A[3]-->|
| A[0,3]    | A[1,0]    | A[2,1]    | A[3,2]    |
      -           -           -           -
| ---A[3]-->| ---A[0]-->| ---A[1]-->| ---A[2]-->|
| A[0,3,2]  | A[1,0,3]  | A[2,1,0]  | A[3,2,1]  |
        -           -           -           -
| ---A[1]-->| ---A[2]-->| ---A[0]-->| ---A[3]-->|
| A[0,3,2,1]| A[1,0,3,2]| A[2,1,0,3]| A[3,2,1,0]|

All-Reduce 计算优化

假设我们有 $p$ 个设备。回顾一下，All-Reduce 操作

首先，所有设备上都有形状相同的完整的数据 $x\in \mathbb{R}^N$
我们希望对于所有 $x_{i}, i\in \{1, \dots, N\}$ ，跨设备进行 Reduce 操作

我们可以

利用 Reduce-Scatter 的思想，让每个 device 都负责一小部分的计算，即 device $i$ 负责 $[x_{i/p \times N}, \dots, x_{i/p \times N+N}]$ 的 Reduce 计算，
再通过一次 All-Gather 操作将每个 device 得到的 reduced data shard 合并成完整的数据，完成同步

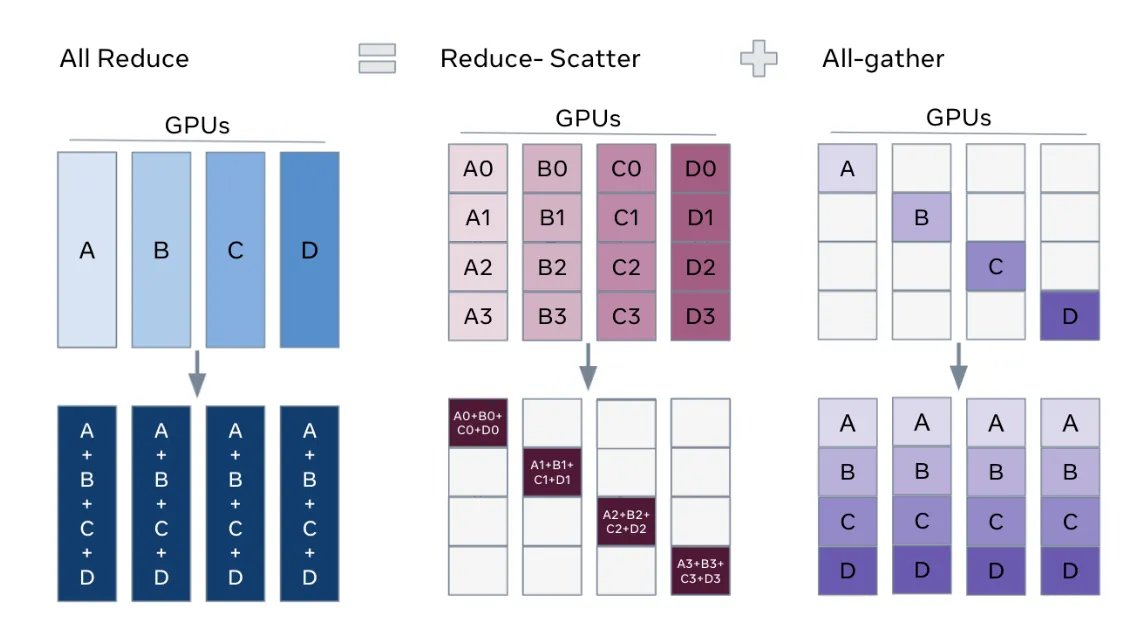

因此，一个重要的结论是：

\text{All-Reduce} = \text{Reduce-Scatter} + \text{All-Gather}

通信量计算

通信计算：

假设不同 device 之间传递的 tensor size = $N$ ， $N$ 是整个 tensor 的大小且一共有 $p$ 个 device，每个设备持有 $N/p$ 的数据
一共要进行 $p-1$ 个 step
因此每个设备在整个流程中要传输 $(p-1)N/p$ 的数据

在 All-Reduce 的情景下：

ReduceScatter 需要发送 $(p-1) \times N/p$ 数据（这是因为进行 Reduce 操作时，需要接收所有其他设备上的数）
AllGather 拼接，同理也需要发送 $(p-1) \times N/p$ 数据

因此，一共是

2 \times \frac{p-1}{p} N

数据，当 $p$ 数量很大的时候近似于 $2N$ ，即一次 All-Reduce 大约需要传输 2 倍 tensor size 的数据量。

总结

我们介绍了 Reduce, Broadcast, All {Gather/Reduce} 和 Reduce Scatter 通信原语，介绍其实现方式 Ring 通信以及如何优化 All-Reduce 操作。
